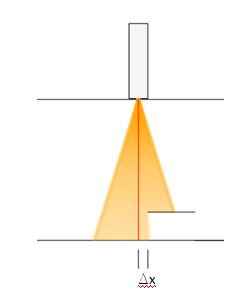

Características de las ondas y modos de propagación: ondas longitudinales, de corte, Rayleigh y ondas de placa. Velocidad de propagación e impedancia acustica. Reflexión, refracción y difracción, Ley de Snell, contenido de frecuencia del pulso ultrasónico, longitud de onda y numero de onda. Divergencia del haz, dimensiones del haz, atenuación, campo cercano, zona focal longitud focal, rango de trabajo. Resolución, exactitud y precisión. Revisión de las matemáticas básicas necesarias para la técnica de ultrasonido.

Modulo de Aspectos Generales de la Física del Ultrasonido. Descripción de los parámetros asociados a los equipos de ultrasonido y presentaciones más utilizadas (A-Scan, B-Scan, C-Scan). Calibración del equipo y bloques más utilizados, bloques ASME y AWS. Instrumentación requerida para ensayos de medición de espesores. Características de los transductores, efecto piezoelectrico, construcción de transductores, materiales, geometrías disponibles y sus efectos en el campo de radiación, tipos de transductores, sensibilidad, resolución y amortiguamiento. Otros tipos de transductores no convencionales : EMAT. Propiedades de los acoplantes. Técnicas básicas de exploración: contacto directo o con líneas de retardo y ensayos por inmersión. Transductores enfocados y aspectos relacionados con el foco de un transductor. Modos de exploración: Pulso Eco, palpadores duales y monolementos, técnicas de Transmisión y Tándem. Técnica para evaluación de espesores, discriminación de laminaciones. Bloques para examen con Haz Normal de componentes de forja. Uso de haz normal y angular. Generación de Reportes.
Duración del entrenamiento: 40 Horas. 50% práctico.

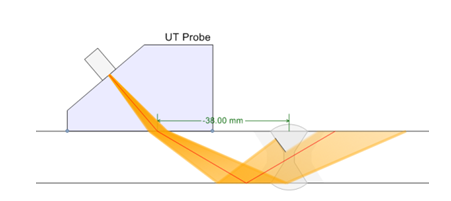

Módulo de física general del ultrasonido. Breve repaso al contenido de UT Nivel 1. Fundamentos de los componentes electrónicos de los equipos de ultrasonido: Generador de pulsos, emisor, receptor, amplificación de la señal, circuito de base tiempo. Discontinuidades más frecuentes asociadas a piezas: Barras, ejes, piezas forjadas, tornillos, materiales composite y soldaduras. Uso de la técnica de haz angular para inspección de soldaduras, orientación espacial de las discontinuidades y su detección. Estudio y análisis de los reflectores geométricos y modos de discriminarlos para efectuar una inspección confiable. Técnicas de dimensionamiento. Ajuste de sensibilidad del equipo, desarrollo de curva DAC y corrección TCG. Análisis de las ecodinámicas de los reflectores, uso y aprovechamiento del análisis ecodinámico. Desarrollo y diseño de bloques para calibración y ajuste de sensibilidad. Evaluación de las indicaciones y criterio de aceptación asociados a los códigos más comunes: API 1104, ASME V, AWS D1.1.
Duración del entrenamiento: 40 Horas. 50% práctico.

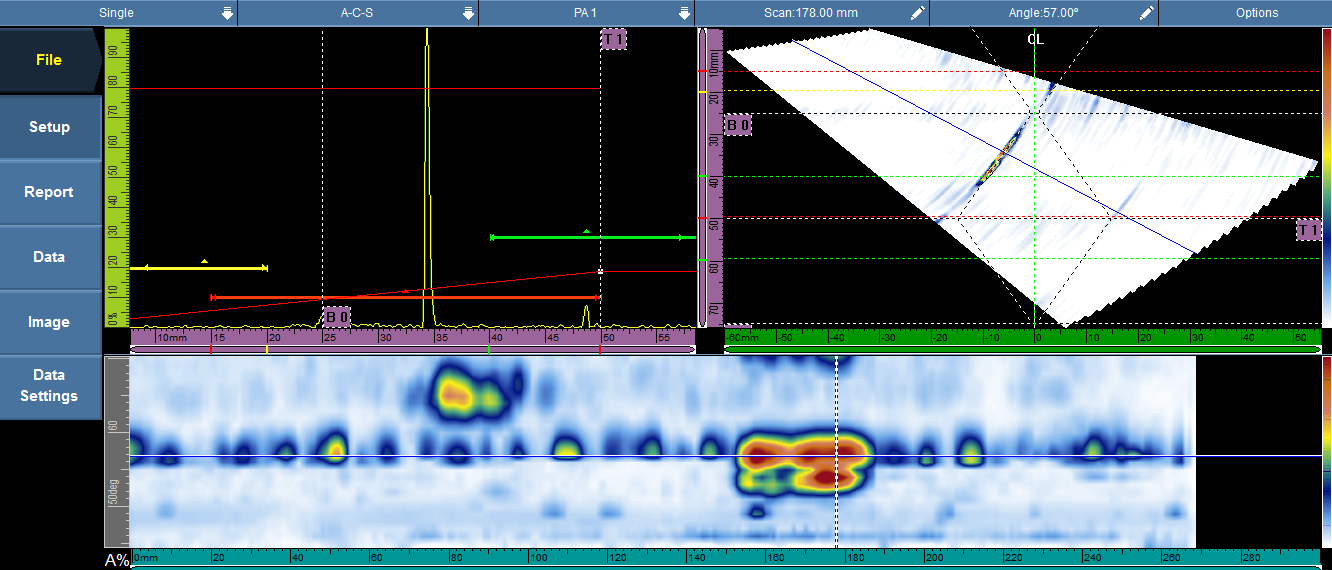

Módulo de física general del ultrasonido. Repaso del contenido del curso de UT nivel II. Formación de frentes de onda por interferencia constructiva. Características de los transductores de phased array y parámetros asociados a los mismos. Tipos de palpadores y desempeño de los mismos. Selección de palpador y de zapata. Formación del haz, posibilidades de enfoque y barrido electrónico. Apertura pasiva y efectiva. Resolución lateral, angular y axial. Apodización y lóbulos de rejilla. Calculo de retardos para la construcción de leyes focales. Limites del barrido. Barrido lineal y sectorial. Presentaciones: Sectorial, Lineal electronica, B-Scan, C-Scan. Interpretación y análisis de imágenes, fusión de imágenes, Uso de los eje y de los cursores. Caracteristicas generales del hardware del equipo, pulsadores y receptores, filtrado y video smoothing. Calibración del equipo, velocidad, retardo en la zapata y sensibilidad. Construcción de la corrección TCG. Uso de scanners, velocidad del escáner versus velocidad de repetición de pulsos. Bloques de Phased Array, verificación de desempeño del equipo. Linealidaddes y verificación de control de amplitud. Bloques de calibración y de ajuste de sensibilidad.
Duración del entrenamiento: 80 Horas. 50% práctico.

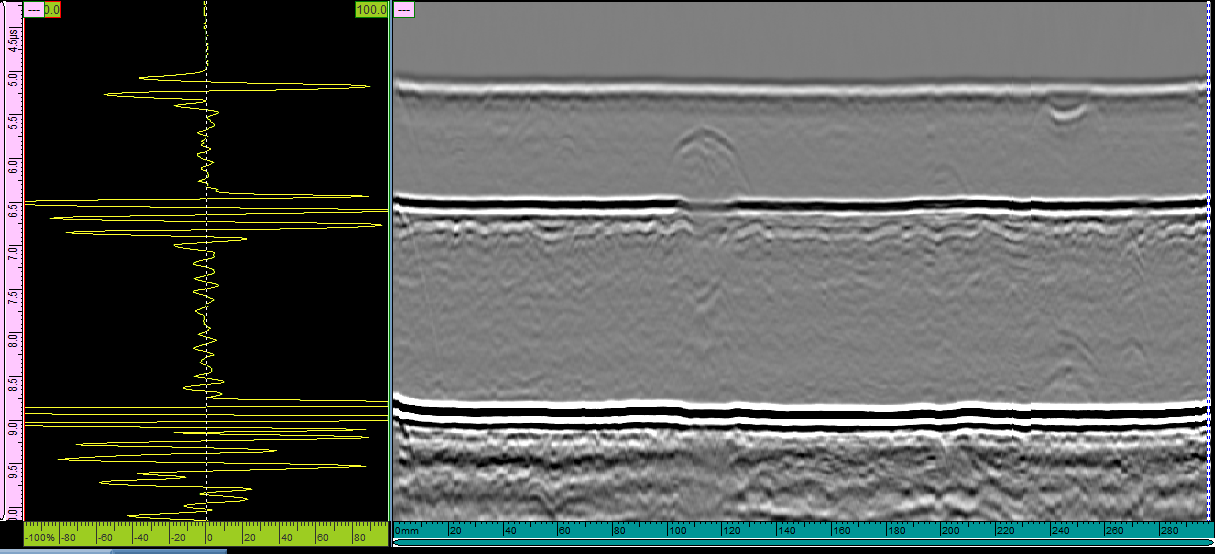

Módulo de física general del ultrasonido. Principios de la técnica TOFD y reseña histórica. Fenómeno de difracción. Onda Lateral, eco de fondo y modos convertidos. Principos de análisis de imágenes TOFD. Ventajas y limitación de la técnica. Características del hardware del instrumento. Pulsador, receptor, amplificador y filtros. Palpadores y zapatas utilizados. Propiedades y caracteriticas del pulso de excitación. Digitalización y criterio de Nyquist. Tipos de barrido y máxima velocidad de barrido, frecuencia de muestreo. Cobertura del haz y volumen examinado. Técnicas de dimensionamiento y uso de los cursores. Orientación de las discontinuidades, amplitud recibida y su relación espacial con en la imagen. Selección de ángulos para explorar en las zonas requeridas. Arcos de difracción. Resolución y zonas muertas. Configuración del equipo y calibración. Análisis de las imágenes TOFD y postprocesamiento: Linealización de la onda lateral, remoción de la onda lateral, equalización de la onda lateral, eliminación del eco de fondo y procesamiento SAFT.
Duración del entrenamiento: 80 Horas. 50% práctico.

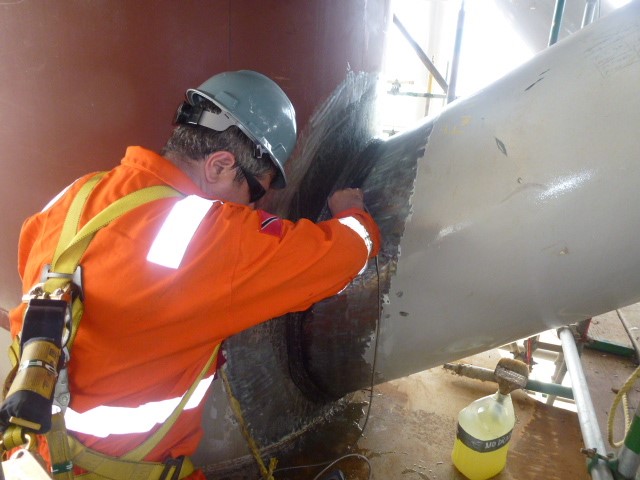

Módulo de física general del ultrasonido. Calibración del instrumento, base tiempo y sensibilidad utilizando bloque recomendado. Características de los palpadores y zapatas utilizados, verificación del desempeño del equipo (linealidad horizontal, linealidad del control de la amplitud, y amplitud de la linealidad). Determinación del ancho del haz, corrección por transferencia, detección de discontinuidades y su ubicación por métodos de triangulación. Desarrollo de dibujos a escala ubicando la posición de las discontinuidades. Métodos de dimensionamiento y criterios de aceptación, todo basado en RP API 2X.
Duración del entrenamiento: 80 Horas. 50% práctico.

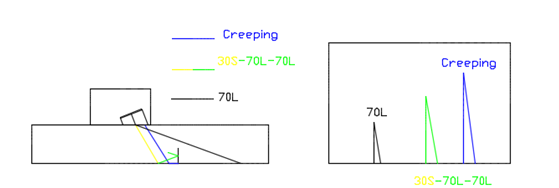

El dimensionamiento avanzado, por lo general hace uso de las ondas difractadas y las ecodinámicas, para lograr la detección y dimensionamiento de discontinuidades básicamente tipo grietas. Este tipo de técnicas están mayormente asociadas a la inspección en servicio de discontinuidades tipo grieta. Las técnicas consideradas son: 30-70-70 conversión de modos, difracción en punta de grieta, método bimodal con palpadores y ancho de las ecodinámicas. Duración del entrenamiento: 40 Horas. 70% práctico. Curso para inspectores con buenos conocimientos y experiencia equivalente a inspectores UT Nivel II.

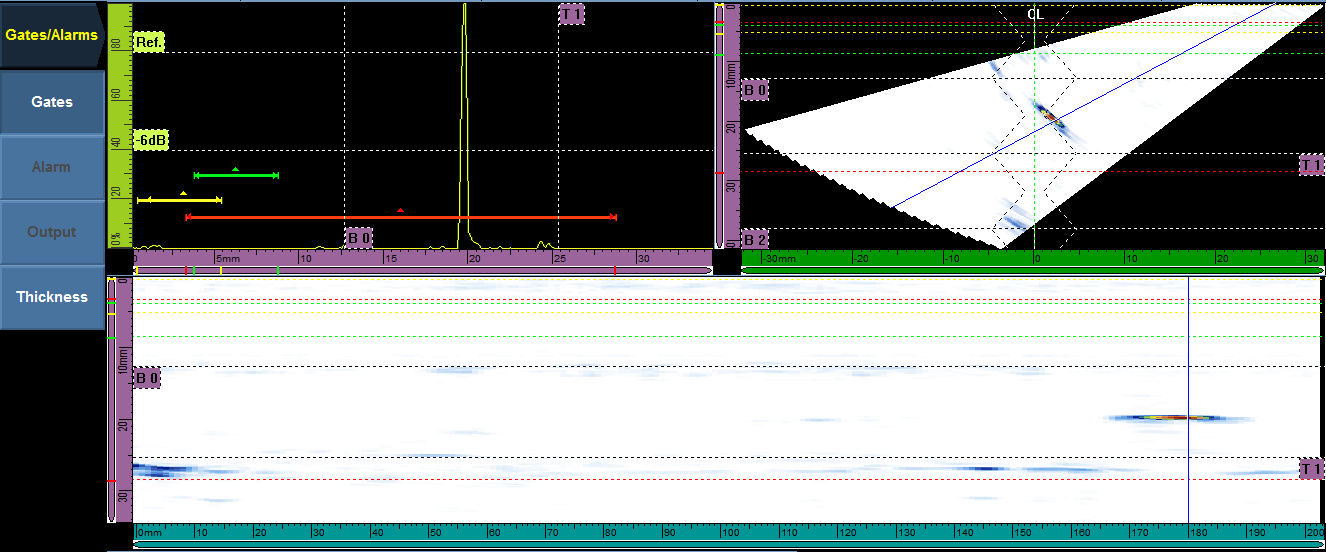

Este programa va destinado a personas que, sin operar el equipo, desean desarrollar las habilidades para interpretar y efectuar mediciones sobre imágenes adquiridas con las técnicas de UT PHASED ARRAY y TOFD. El análisis se efectúa a partir de la comprensión del Scan Plan utilizado, generando correlaciones entra la posición de las indicaciones en la imagen y su posición en el componente. Se estudian las diferente vistas utilizadas y como aumentar la capacidad de información a partir de la redundancia en la información. Para el programa se han considerado un considerable número de casos de estudio, que abarcan situaciones generales de mayor frecuencia en campo. Duración del entrenamiento: 40 Horas. 80% práctico. Se requieren ciertos conocimientos generales de las técnicas.

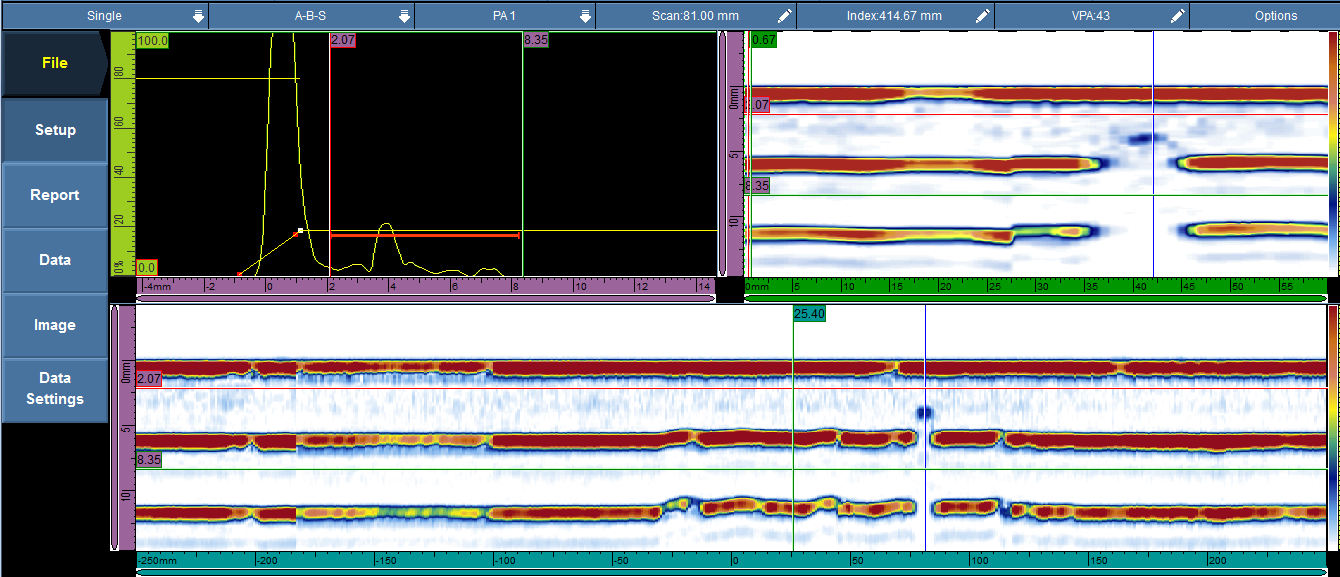

Es un taller donde se explican los aspectos básicos relacionados con el mapeo de corrosión, así como los pasos necesarios para configurar y ejecutar los barridos. Se analiza el tipo de datos adquiridos y cómo extraer la información relevante. Es un taller de 16 horas.
